第 6 次课 · 感知型数字化：采样、量化与压缩（10.27/10.28）

上次课讲矢量图形，图形规则由人写，画出来精确、可复现。这次课换一类信息：声音、图像、视频。它们的源头是连续变化的物理信号，计算机没法把每个瞬间都存下来，只能隔一段取一个样，再把取到的值归到有限等级上。采样和量化从这一步开始，误差也跟着进来。

一句话概括：感知型数字化用有限样本近似记录连续世界，采样、量化、压缩每一步都在拿精度换体积。

📺 课程视频

📄 课件

课堂观察 · 手机拍屏幕，为什么会拍到摩尔纹

上课前可以先拿手机试一下。打开相机，对准屏幕上的细密竖条纹，慢慢改变手机和屏幕之间的距离。条纹本身没有动，画面里却会冒出粗的波纹，这就是摩尔纹。

原因不在屏幕，在相机的感光阵列。像素间距和条纹周期接近时，采样网格会把细条纹读成一个频率更低的图案。它和声音里的混叠是同一类问题，采样密度不够，高频细节就会被误认成低频。

课堂计算 · 感知型数据到底有多大

课上算了两笔账。一笔是音频，一笔是那张 3650 亿像素的全景照片。

题目 1 · 一首歌的 PCM 数据量

一首时长 3 分 25 秒的立体声（双声道）歌曲，采样频率 44.1 kHz，每个样本量化位数 16 bit，不做任何压缩。求原始 PCM 音频的数据量（单位：KB）。

题目 2 · 一张全景图的 BMP 数据量

一张 3650 亿像素的全景照片，如果按 24 bit RGB、无压缩 BMP 格式保存，文件有多大？

📝 作业

这次没有新作业。作业 3「由一张邮票引发的艺术创作」还在收，按第 5 次课的要求提交。

🎬 课堂回放

🗂️ 课程内容摘要

这节课的主线很清楚：连续信号怎么变成 0/1，又为什么一定会丢东西。课堂上先区分逻辑型和感知型，再按声音、图像、压缩三块往下讲。

第 0 部分 · 从逻辑型到感知型

所有信息进计算机前都要数字化，但策略不一样。

逻辑型的规则是人定的。A 对应哪个码位、补码怎么表示负数、SVG 里的圆用哪些参数，都有唯一、无歧义的约定。感知型面对的是连续量，采样和量化必然会丢掉一部分信息，所以它一开始就不是无损复刻，而是在可接受的误差内做近似。

计算机只认 0/1，并不知道这串比特代表一段声音还是一张照片。含义仍然来自编码规则，只是这次多了一层「怎么测量」。

第 1 部分 · 感知型数字化的通用流程

声音和图像看起来差得很远，流程其实一样：

连续物理信号 → 采样（时间/空间离散化）→ 量化（幅值/等级离散化）→ 编码（映射成 0/1）

采样是一把时间尺子或空间尺子，决定隔多久、隔多远取一个点。量化是一把幅值尺子，把连续值就近归到有限刻度上。编码再把这些刻度映射成二进制。解码时反过来走一遍，硬件就能重建声音或画面。

所以有两句话：离散化等于采样加量化，数字化等于离散化加编码。

声音是一维时域信号，采样发生在时间轴上。图像是二维空域信号，采样发生在平面上。视频可以看成按时间排列的图像序列，再加一路同步的声音。

第 2 部分 · 声音采样与奈奎斯特准则

课上放了一段鸟鸣。看时域波形，只能看到一条不规则的振动曲线，很难说清里面有哪些成分。换成频谱图就清楚了：低频的基频决定音调，高频的谐波决定音色。

数字化时，不可能记录曲线上每一个点，只能按固定间隔取样。取太快，数据量大；取太慢，会认错频率。

采样太慢会导致混叠。当采样频率低于信号最高频率的两倍时，高频成分会被误判成一个更低的频率。这个虚假的低频就是高频信号的别名，混进原始声音后，真假低频叠在一起，再也分不开。

课件里用单一频率的正弦波做了三组对比：

• 每周期只采一个点。如果每次都落在同一相位，波形看起来没有变化，会被读成 0 Hz。
• 每周期采两个点。刚好卡在临界。落在波峰、波谷时碰巧能读出原频率，落在零点时，波动信息可能直接丢掉。
• 每周期采两个以上的点。采样频率大于最高频率的两倍，才能稳定识别频率，避免混叠。

奈奎斯特准则说的就是这件事：采样频率必须大于信号中最高频率分量的 2 倍。

采样率的一半 \(f_s/2\) 也叫奈奎斯特频率，它是系统能稳定记录的最高频率：

这里容易误解。2 倍只是下限，不是随便采两个点就稳。工程上还会在 ADC 前面加一级低通滤波，把高于 \(f_s/2\) 的成分先滤掉，再采样。因为一旦混叠，虚假频率已经和真实信号混在一起，后面再想办法也分不干净。

人耳能听到的频率大约是 20 Hz 到 20 kHz，所以采样率至少要超过 40 kHz。常见的选择有这些：

44.1 kHz 能覆盖人耳 20 kHz 的上限，还给抗混叠滤波器留了一段过渡带，所以成了数字录音里最常见的采样率之一。采样率越高，能记录的频率越高，同样时长的数据也越多。

第 3 部分 · 量化、音频编码与数据量

采样只解决了什么时候取点，取到的幅值仍然是连续值。量化要把这些连续幅值归到有限个台阶上。

• 8 bit 量化：\(2^8 = 256\) 个台阶。
• 16 bit 量化：\(2^{16} = 65{,}536\) 个台阶。

台阶越多，波形复刻得越细，量化误差越小，每个样本占的比特也越多。量化误差最大约为半个台阶，听感上就是底噪。位数太低时，安静段落的细节会被抹平。

音频样本是一串带有时序的符号。样本的先后顺序本身就代表时间，不需要再单独编码时间；每个样本真正要编码的，是它对应的幅值台阶。

从声音到 WAV 文件的流程大致是这样：

麦克风 → 连续模拟电信号 → 抗混叠低通 → 采样 → 量化 → 编码 → WAV（PCM + 元数据）

完成采样、量化、编码的硬件叫 A/D 转换器，也就是 ADC。WAV 里通常存的是 PCM 原始音频，没有压缩，文件头还要记录采样率、量化位数和声道数。播放器拿到这三个参数，才知道该怎么还原。

音频数据量的公式：

课堂上那首歌算出来约 36.2 MB。一分钟左右的立体声 CD 音质音频，也要十几 MB。不压缩的话，存储和传输都吃不消，所以日常音乐普遍用 MP3、AAC 这类有损格式。

第 4 部分 · 图像的空间采样与分辨率

图像用像素阵列记录画面。像素是能被独立赋予颜色和亮度的最小单位，来源可以是相机、扫描仪，也可以是屏幕截图。

图像因此有三个特点。细节丰富，每个像素都能单独设颜色和亮度，适合还原照片和实景。缩放会失真，放大时像素被拉伸，细节变模糊，缩小时会丢掉部分像素。文件量大，分辨率越高、颜色越丰富，占的空间越多。

图像数字化的采样发生在空间上。以数码相机为例，CMOS 传感器上排着几百万甚至上亿个光敏单元，每个单元就是一个采样点。快门打开时，各单元把对应位置的光强转成电信号，芯片按顺序读出，再经过 A/D 转换，得到像素阵列。

1920×1080、24 bit 真彩色的一帧，未压缩约 6.2 MB。一秒 30 帧就是 186 MB 左右。视频如果不压缩，数据量会很快失控。

空间采样也会混叠。像素间距相对于画面细节太粗时，细密纹理会被采样成粗大的虚假图案，这就是摩尔纹。手机拍屏幕时，屏幕像素网格和相机感光阵列两套周期结构叠在一起，很容易出现。

分辨率怎么选，不只看技术。还要看人眼在正常观看距离下能不能分辨，看文件要占多少空间，看用在哪里。

采样太少，会混叠、出摩尔纹和锯齿。采样太多，超出人眼的分辨极限，就只是感知冗余，白占存储和带宽。

所以分辨率说的是采样密度，不是画面质量的唯一指标。同样像素数，传感器尺寸、镜头、降噪和压缩算法都会影响最终观感。

第 5 部分 · 亮度量化与色彩量化

像素里有两类量化信息：亮度和色彩。

灰度量化用的还是那把幅值尺子。光的明暗是连续量，把它切成有限等级，就是灰度。最常见的 8 bit 灰度把最暗到最亮分成 256 个台阶，用 00000000 到 11111111 表示。

位数越低，能用的灰度越少，画面会出现色带。人眼对亮度的分辨能力有限，8 bit 在大多数观看条件下已经足够顺滑，再往上加，收益越来越小，文件却更大。

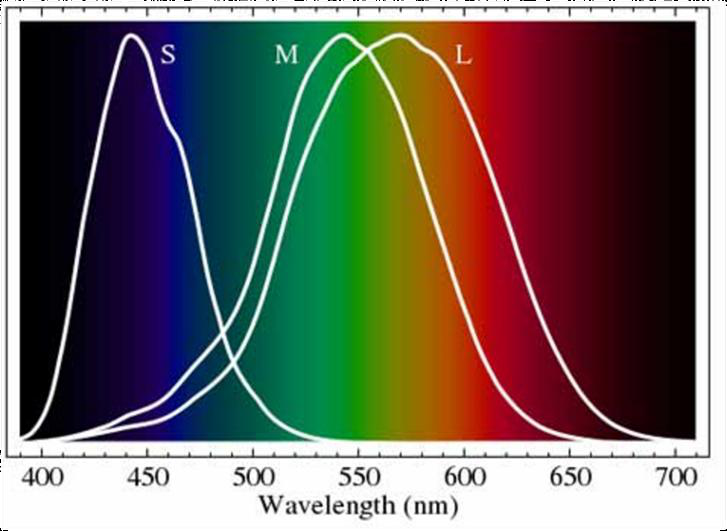

色彩要复杂一些。不同颜色的光来自不同频率的电磁波，但人眼不会直接分辨成千上万种波长。视网膜上有三类感光细胞，分别对蓝、绿、红最敏感，大脑靠三路信号的强弱组合，合成我们看到的颜色。数字化时仿照人眼，用三把独立的亮度尺子记录红、绿、蓝，这就是 RGB 三基色方案。

1861 年，麦克斯韦用红、绿、蓝三张滤色片叠加，做出了第一张彩色照片。这也是分色加幅度量化最早的实践之一。

数码相机怎么采颜色？传感器本身只测光强，不分颜色，所以在前面加一层滤光层。每个感光点只采一种基色，把这一路的电信号量化成 0 到 255。一个像素缺的两个分量，再用相邻点的数据插值补出来。

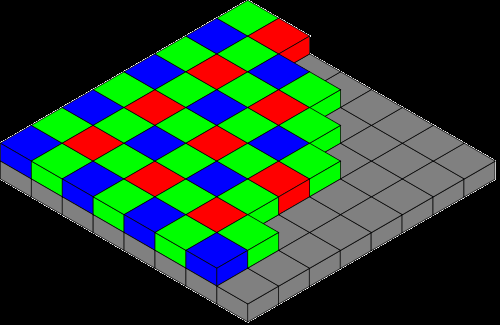

最常见的排布是拜尔阵列，2 绿、1 红、1 蓝。绿色点更多，因为人眼对绿光的亮度和细节更敏感。这套分工采样加插值补全的方案，是传感器在成本、体积和画质之间做的折中。

相机里的 RAW 是传感器原始采样数据，通常是拜尔单色点阵。经过插值补齐 RGB，再做机内处理和压缩，才得到日常用的 JPG。RAW 保留的信息多，后期空间大，文件也大；JPG 直接可用，体积小，但有一部分信息已经回不来了。

色深表示每个像素用多少位记录颜色。

调色板的做法很直接。先统计一张图里出现过哪些颜色，按出现次数排序，挑出最重要的一批存进颜色表。图像本体不再为每个像素存完整 RGB，只存一个索引号，查表就能找到颜色。表里的每一条仍然是完整的 RGB 描述，颜色模型没变，只是换了一种更省空间的存法。

下面两张图可以对照着看。前一张把每个像素压到 4 bit，调色板里最多只有 16 个颜色槽位。照片里的天空、脸颊和帽子原本有大量相近的过渡色，现在只能就近归到有限的十几种颜色里，于是出现一块一块的色阶，色带很明显。

后一张是 24 bit 真彩色，红、绿、蓝各占 8 bit，一个像素能选约 1677 万种组合。同一张照片，肤色和背景的过渡就连续得多，肉眼很难再看出台阶。

两张图的差别不是内容变了，而是每个像素能分到多少种颜色。色深越高，过渡越顺，文件也越大。色深低适合图标、简单插画这类颜色本来就不多的画面；照片通常要用 24 bit 真彩色，或者用质量较高的有损压缩，把不易察觉的颜色细节去掉。

课上还看了勃朗峰 3650 亿像素的全景照片。采样越密、量化越细，细节越多，文件也越大。那张图按 24 bit 无压缩 BMP 存，超过 1 TB，不压缩根本没法用。

第 6 部分 · 压缩编码：无损与有损

多媒体数据一多，压缩就不是可选项。香农的信息论给了一个基本框架：

\(I\) 是真正携带的信息量，\(D\) 是采样、量化后直接得到的数据量，\(D_u\) 是冗余。信息的作用是消除不确定性，香农熵给出的就是信息量的理论下限：

采样量化得到的数据量通常大于信息量，多出来的部分就是冗余。压缩编码要做的，是设计更紧凑的映射，把冗余去掉，让数据量尽量靠近这个下限。

无损压缩只利用数据内部的重复和规律，解压后能完全恢复，所以适合文本、程序、工程文件，以及需要反复编辑的图像。代价是压缩比有限。

有损压缩除了去统计冗余，还会根据人眼、人耳的感知特性，主动丢掉分辨不出来的细节。解压后无法完全还原，但在合适参数下，主观感受差别很小，压缩比可以做得更高。

感知型数据其实有两笔损失。一笔是量化误差，在采样、量化阶段就产生了，是记录精度不够。另一笔是有损压缩的主动损失，在编码阶段为了减小体积，主动丢掉感知上不重要的信息。两笔账发生在不同环节，不要混在一起。

第 7 部分 · 参数怎么选

回头看，采样率、分辨率、量化位数、色深、压缩质量，这些参数没有一组放之四海皆准。提高精度，数据量就上去；压缩得狠，细节就可能回不来。最后还是要看人能不能分辨，以及这个文件要拿来做什么。

电话语音不需要 CD 音质，手机预览不需要 3650 亿像素，归档保存则可能宁愿多占空间，也不要有损压缩。逻辑型编码追求唯一、无歧义，感知型编码追求在人的感知范围内用尽量少的数据近似。这个区别，后面的图像处理和生成式 AI 还会反复遇到。

核心概念

✅ 课堂思考与判断

下面几道题可以自测，点开看答案。
